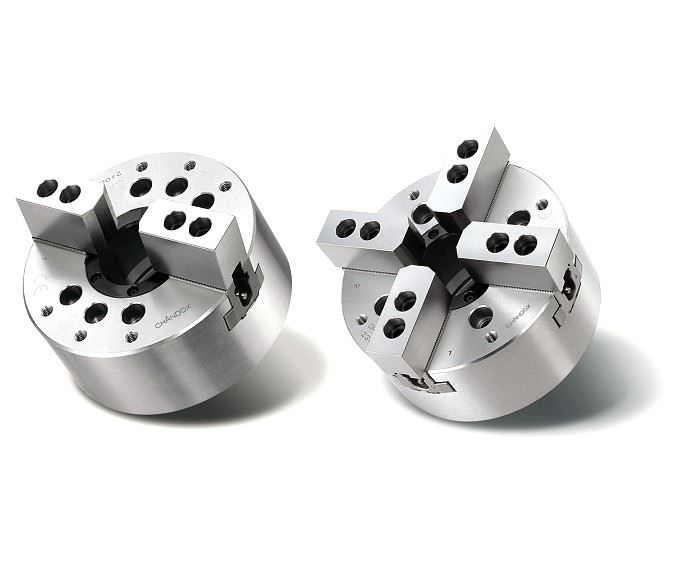

大孔徑高速中空二、四爪油壓夾頭

OPBF,OPBT

大孔徑高速中空二、四爪油壓夾頭

尺寸圖

大孔徑高速中空二、四爪油壓夾頭

詳細規格

單位/mm

詢價 型式 / 規格 通孔直徑
(mm)		 柱塞行程
(mm)		 爪行程
[直徑]
(mm)		 最高迴轉速
r.p.m(min-1)		 最大拉力
kgf(kN)		 最大靜夾持力
kgf(kN)		 最大設定
油壓壓力
kgf/cm2(kN)		 搭配
油壓缸型號		 夾持範圍
OPBT-206 52 12 5.5 6000 1550(15) 3950(38.5) 15(1.4) P1452S ø13~ø170
OPBT-208 66 16 7.4 5000 2250(22) 5850(57) 17(1.6) P1666S ø50~ø215
OPBT-210 81 19 8.8 4200 2900(28) 7400(72.5) 19.5(1.9) P1881S ø34~ø254
OPBF-206 52 12 5.5 4500 1700(16.5) 4400(42.5) 16(1.5) P1452S ø22~ø170
OPBF-208 66 16 7.4 3600 2500(24.5) 6450(63) 19(1.8) P1666S ø50~ø215
OPBF-210 81 19 8.8 3200 3200(31) 8200(80) 21.5(2.1) P1881S ø32~ø254
型式 / 規格 主軸鼻端番號 A B C
(h6)		 D E F G H J K M
OPBT-206 A2-5 170 81 140 82.563 20 5 PCDø104.8 PCDø122 52 6-M10×1.5P 20
OPBT-208 A2-6 215 91 170 106.375 22 5 PCDø133.4 PCDø150 66 6-M12×1.75P 25
OPBT-210 A2-8 256 100 220 139.719 28 5 PCDø171.4 PCDø180 81 6-M16×2P 30
OPBF-206 A2-5 170 81 140 82.563 20 5 PCDø104.8 PCDø122 52 4-M10×1.5P 20
OPBF-208 A2-6 215 91 170 106.375 22 5 PCDø133.4 PCDø150 66 4-M12×1.75P 25
OPBF-210 A2-8 256 100 220 139.719 28 5 PCDø171.4 PCDø180 81 4-M16×2P 30
型式 / 規格 N
max.		 N
min.		 O
max.		 O
min.		 P
max.		 P
min.		 Q R S T U V W X
OPBT-206 36.35 33.6 21.1 9.1 7 -5 31 12 23 2 M60×2P 20 37.5 73
OPBT-208 46.6 42.9 26.6 11.6 10 -6 35 14 25 2 M75×2P 30 39.5 80
OPBT-210 54.6 50.1 33.1 13.6 8.5 -10.5 40 16 25 2 M90×2P 40 43 110
OPBF-206 36.35 33.6 21.1 9.1 7 -5 31 12 23 2 M60×2P 20 37.5 73
OPBF-208 46.6 42.9 26.6 11.6 10 -6 35 14 25 2 M75×2P 30 39.5 80
OPBF-210 54.6 50.1 33.1 13.6 8.5 -10.5 40 16 25 2 M90×2P 40 43 110
