L-RA,L-RC

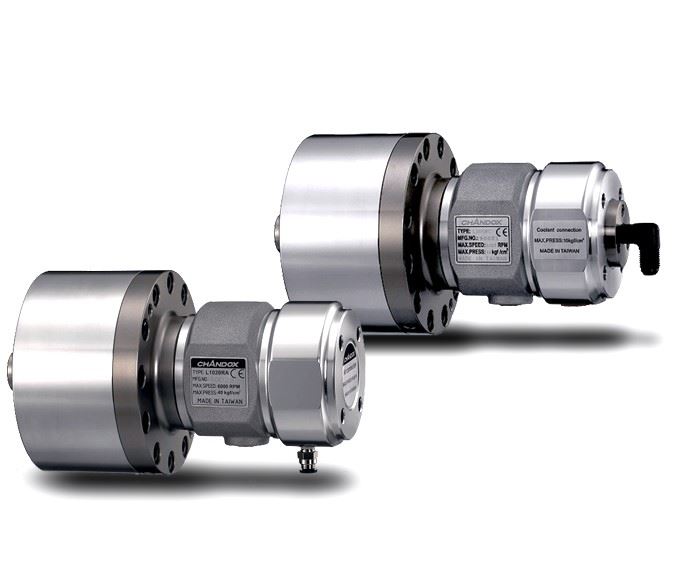

中實油壓迴轉缸(含止逆裝置)
NEW
2D、3D
臥式加工方案
L-RA：注氣型
1. 具備中心出氣迴路可用於驅動治具或是著座間隙檢知。
2. 油壓迴轉缸專用於驅動油壓夾頭夾放
。
3. 內藏止回閥設計，於突發之壓降時仍可保持推力。
L-RC：注水型
1. 具備中心出水迴路可連接到前端夾具噴出切削液進行除屑等工作。
2. 油壓迴轉缸專用於驅動油壓夾頭夾放。
3. 內藏止回閥設計，於突發之壓降時仍可保持推力。
型錄下載
詳細規格
單位/mm
詢價
型式 / 規格
活塞行程
(mm)
最高迴轉速
r.p.m(min
-1
)
慣性矩I
(kg·m
2
)
流量
(ℓ/min)
最高
使用壓力
kgf/cm
2
(MPa)
活塞面積
推力側
(cm
2
)
活塞面積
拉力側
(cm
2
)
最大
推力側
kgf(kN)
最大
拉力側
kgf(kN)
處理中請稍候
L1020RA
20
6000
0.013
1.2
40(3.9)
85
79
3100(30.4)
3000(29.4)
處理中請稍候
L1225RA
25
6000
0.023
1.2
40(3.9)
121
113
4400(43.1)
4200(41.2)
處理中請稍候
L1530RA
30
5500
0.048
1.2
40(3.9)
175
160
6300(61.8)
6000(58.8)
處理中請稍候
L1020RC
20
6000
0.013
1.2
40(3.9)
85
79
3100(30.4)
3000(29.4)
處理中請稍候
L1225RC
25
6000
0.023
1.2
40(3.9)
121
113
4400(43.1)
4200(41.2)
處理中請稍候
L1530RC
30
5500
0.048
1.2
40(3.9)
175
160
6300(61.8)
6000(58.8)
型式 / 規格
注氣孔
最高使用壓力
kgf/cm
2
(MPa)
注水孔
最高使用壓力
kgf/cm
2
(MPa)
L1020RA
8(0.8)
-- --
L1225RA
8(0.8)
-- --
L1530RA
8(0.8)
-- --
L1020RC
-- --
10(1.0)
L1225RC
-- --
10(1.0)
L1530RC
-- --
10(1.0)
型式 / 規格
尺寸圖
2D圖
3D圖
L1020RA
L1225RA
L1530RA
L1020RC
L1225RC
L1530RC
