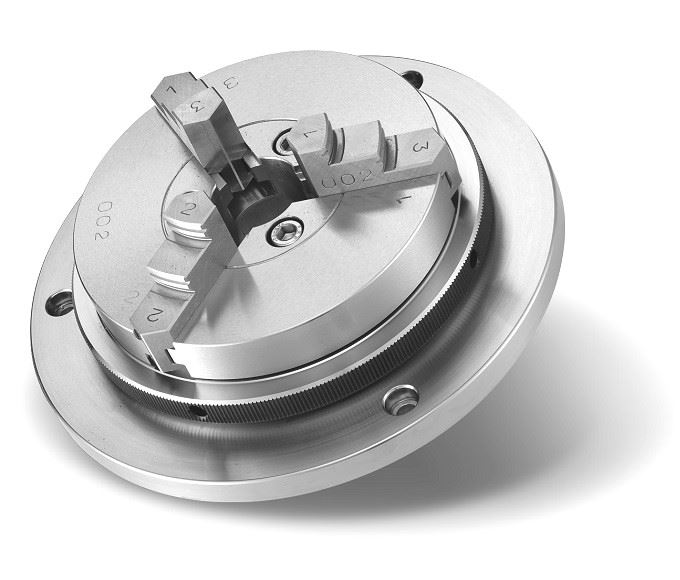

不鏽鋼超薄型夾盤

ST

不鏽鋼超薄型夾盤

  • NEW
1. 輕、薄、短小的設計工件量測夾持。
2. 直接轉動旋盤，免於使用板手旋轉干涉。
3. 不鏽鋼本體，可置於放電加工液中。
4. 夾爪正反夾持兩用設計，操作方便。
5. 2"最小工件夾持0.8mm。

尺寸圖

不鏽鋼超薄型夾盤

詳細規格

單位/mm

詢價 型式 / 規格 把握範圍
外徑把握		 把握範圍
內徑把握		 淨重
(kg)
ST-02 ø0.8-ø63 ø16-ø58 1.2
ST-03 ø1-ø81 ø24-ø73 2.9
ST-04 ø1-ø100 ø27-ø90 4.3
ST-05 ø1.5-ø116 ø33-ø106 6.2
ST-06 ø1.5-ø160 ø39-ø148 11.1
型式 / 規格 A B C D E E1 F G H J K L M
ST-02 63 28 118 100 16 34 4 4-M5×0.8P 27 8 13 8 26
ST-03 85 37 143 116 20 42 4 4-M6x1P 35 11 15 10.5 32
ST-04 110 39 168 140 26 51 5 4-M6×1P 42 14 19 10 40
ST-05 130 45 202 168 32 62 6 4-M8x1.25P 50 16 21 11.5 49
ST-06 160 52 248 208 50 86 8 4-M10x1.5P 65 19 26 15 70
