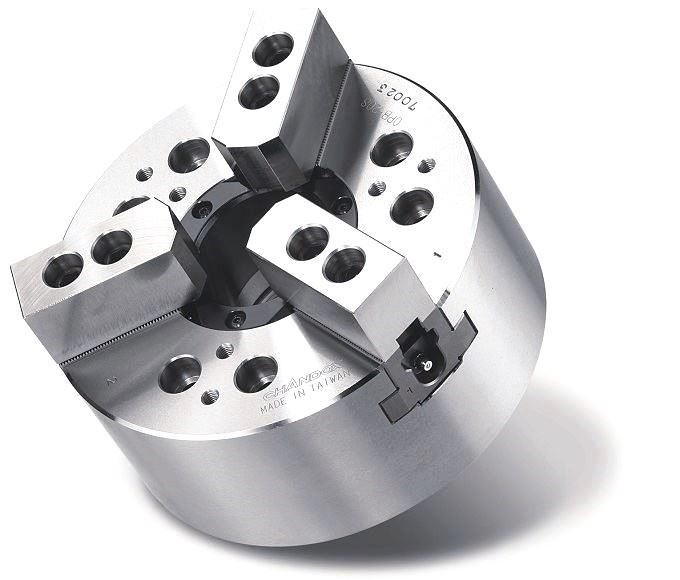

大孔徑高速中空三爪油壓夾頭

OPB

大孔徑高速中空三爪油壓夾頭

尺寸圖

大孔徑高速中空三爪油壓夾頭

詳細規格

單位/mm

詢價 型式 / 規格 通孔直徑
(mm)		 柱塞行程
(mm)		 爪行程
[直徑]
(mm)		 最高迴轉速
r.p.m(min-1)		 最大拉力
kgf(kN)		 最大靜夾持力
kgf(kN)		 最大設定
油壓壓力
kgf/cm2(kN)		 淨重
(kg)		 搭配
油壓缸型號		 夾持範圍
OPB-206 52 12 5.5 6000 2200(21.5) 5900(58) 21(2.0) 12.3 P1452S ø13~ø170
OPB-208 66 16 7.4 5000 3400(33) 8800(86) 26(2.5) 21.7 P1666S ø50~ø215
OPB-210 81 19 8.8 4200 4300(42) 11100(109) 29(2.8) 33.6 P1881S ø34~ø254
OPB-212 106 23 10.6 3400 5600(55) 14580(143) 29(2.8) 57.7 P2110S ø50~ø315
OPB-215 142 23 10.6 2500 7240(71) 18250(179) 26(2.5) 122.5 P2916 ø60~ø405
OPB-218 166.5 24.5 11.3 2000 7240(71) 18250(179) 26(2.5) 165 P2916 ø80~ø455
型式 / 規格 主軸鼻端番號 A B C
(h6)		 D E E1 F G H J K L M
OPB-206 A2-5 170 81 140 82.563 -- 20 5 -- PCDø122 52 6-M10×1.5P -- 20
OPB-208 A2-6 215 91 170 106.375 -- 22 5 -- PCDø150 66 6-M12×1.75P -- 25
OPB-210 A2-8 256 100 220 139.719 -- 28 5 -- PCDø180 81 6-M16×2P -- 30
OPB-212 A2-11
(A2-8)		 315 108 300 196.869 22 33 5 260 PCDø235 106 6-M20×2.5P 27 30
OPB-215 A2-15
(A2-11)		 405 133 380 285.775 27 41 6 330.2 PCDø330.2 142 6-M24×3P 32 43
OPB-218 A2-15
(A2-11)		 455 134 380 285.775 27 41 6 330.2 PCDø330.2 166.5 6-M24×3P 32 43
型式 / 規格 N
max.		 N
min.		 O
max.		 O
min.		 P
max.		 P
min.		 Q R S T U V W X Y
OPB-206 36.35 33.6 21.1 9.1 7 -5 31 12 23 2 M60×2P 20 37.5 73 104.8
OPB-208 46.6 42.9 26.6 11.6 10 -6 35 14 25 2 M75×2P 30 39.5 80 133.4
OPB-210 54.6 50.1 33.1 13.6 8.5 -10.5 40 16 25 2 M90×2P 40 43 110 171.4
OPB-212 69.7 64.3 45.6 12.6 8 -15 50 21 28 2 M115×2P 50 51 129 171.4
OPB-215 95.1 89.5 43.55 16.55 8 -15 62 22 42.5 5 M155×2P 80 66 165 235
OPB-218 108.29 102.45 55.55 16.55 11.5 -13 62 22 38 5 M180×3P 80 66 165 235
型式 / 規格 不附連結盤
(.pdf)		 不附連結盤
(.dwg)		 不附連結盤
(.step)		 附連結盤
(.pdf)		 附連結盤
(.dwg)		 附連結盤
(.step)
OPB-206
OPB-208
OPB-210
OPB-212
OPB-215
OPB-218
