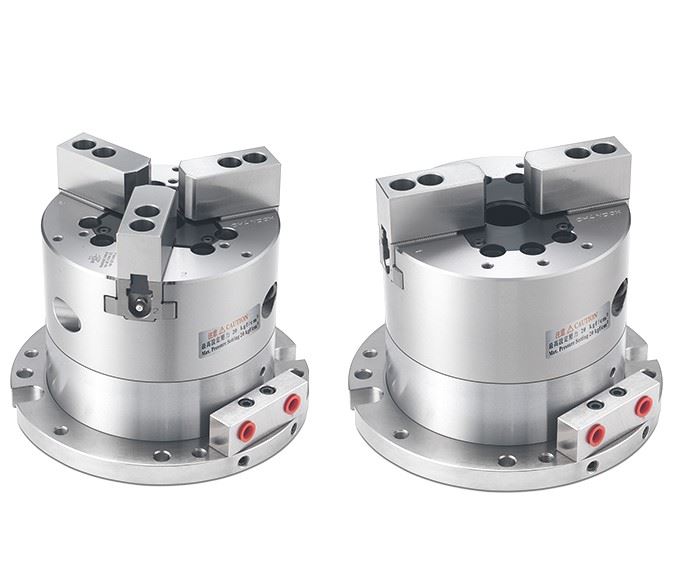

中空超長行程二、三爪油壓夾盤

MEL,MELT

中空超長行程二、三爪油壓夾盤

  • NEW
曲柄式結構，中空超長爪行程。

尺寸圖

中空超長行程二、三爪油壓夾盤

詳細規格

單位/mm

詢價 型式 / 規格 通孔直徑
(mm)		 活塞面積
(cm2)		 柱塞行程
(mm)		 爪行程[直徑]
(mm)		 最大靜夾持力
kgf(kN)		 最大設定油壓壓力
kgf/cm2(kN)		 夾持範圍
MEL-06 28 85 15 24 2670(26) 30(3.0) ø25~ø178
MEL-08 38 154 20 32 3900(38.2) 24(2.4) ø30~ø220
MEL-10 61 199 25 37.5 5586(54.7) 26.5(2.6) ø45~ø265
MELT-06 28 85 15 24 1790(17.6) 20(2.0) ø25~ø178
MELT-08 38 154 20 32 2600(25.5) 16(1.6) ø30~ø220
MELT-10 61 199 25 37.5 3724(36.5) 18(1.8) ø45~ø265
型式 / 規格 A B C D E F G H I
max.		 I
min.
MEL-06 224 178 28 17 1557 37.6 20 73 19.55 10.55
MEL-08 265 220 38 17 177 39.5 25 95 20.55 11.55
MEL-10 315 256 61 20 212 43.1 30 110 24.55 11.05
MELT-06 224 178 28 17 157 37.6 20 73 19.55 10.55
MELT-08 265 220 38 17 177 39.5 25 95 20.55 11.55
MELT-10 315 256 61 20 212 43.1 30 110 24.55 11.05
型式 / 規格 J K L M
max.		 M
min.		 N P Q R
MEL-06 12 31 18 50.13 38.03 ø11(PCDø202) 3-M8×1.25P(PCDø160) 3-M8×1.25P(PCDø120) M10×1.5P(PCDø202)
MEL-08 14 35 18 61.0 44.96 ø11(PCDø243) 3-M8×1.25P(PCDø190) 3-M8×1.25P(PCDø140) M10×1.5P(PCDø243)
MEL-10 16 40 18 78.16 59.37 ø13(PCDø285) 3-M12×1.75P(PCDø230) 3-M12×1.75P(PCDø180) M12×1.75P(PCDø285)
MELT-06 12 31 18 50.13 38.03 ø11(PCDø202) -- 6-M8×1.25P(PCDø145) M10×1.5P(PCDø202)
MELT-08 14 35 18 61.0 44.96 ø11(PCDø243) -- 6-M10×1.5P(PCDø180) M10×1.5P(PCDø243)
MELT-10 16 40 18 78.16 59.37 ø13(PCDø285) -- 6-M12×1.75P(PCDø230) M12×1.75P(PCDø285)
