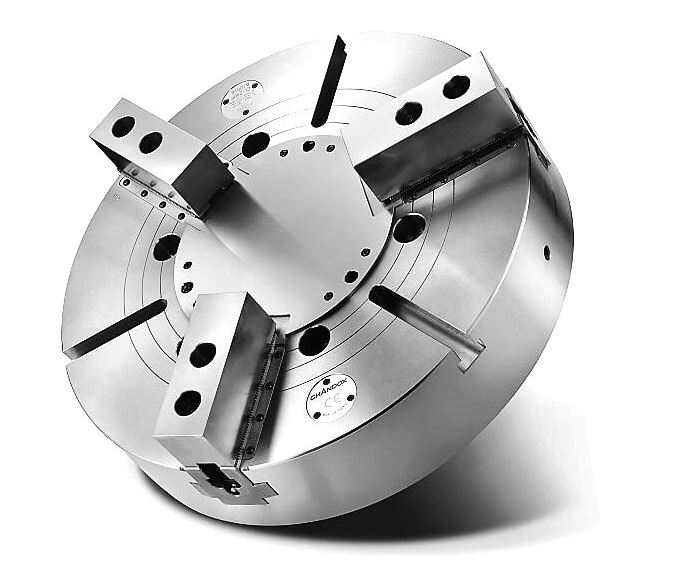

CL-DP

中實三爪油壓夾頭

防塵專利結構可以防止鐵屑進入本體內部。

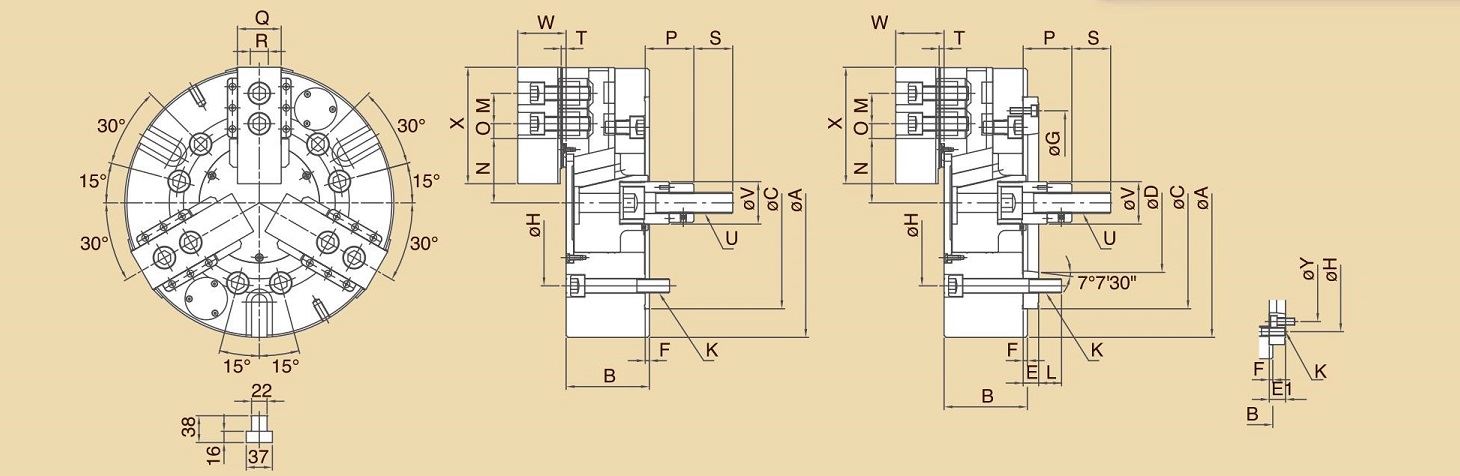

尺寸圖

詳細規格

單位/mm

詢價 型式 / 規格 柱塞行程
(mm)
爪行程
[直徑]
(mm)
最高迴轉速
r.p.m(min-1)
最大拉力
kgf(kN)
最大靜夾持力
kgf (kN)
最大設定
油壓壓力
kgf/cm2(MPa)
淨重
(kg)
搭配
油壓缸型號
夾持範圍
CL-12DP 30 10.5 3200 4080(40) 15500(152) 29(2.8) 64.4 L1530(L1530RE) ø18~ø304
CL-15DP 35 16 3000 8260(81) 25290(248) 32(3.1) 104.1 L2035(L2035RE) ø68~ø381
CL-18DP 35 16 2700 8260(81) 25290(248) 32(3.1) 138.5 L2035(L2035RE) ø100~ø450
CL-21DP 35 16 1900 8650(85) 27000(265) 33(3.2) 204.8 L2035(L2035RE) ø80~ø530
CL-24DP 35 16 1700 8650(85) 27000(265) 33(3.2) 260 L2035(L2035RE) ø155~ø610
CL-32DP 35 16 1100 8650(85) 27000(265) 33(3.2) 455.4 L2035(L2035RE) ø155~ø800
CL-40DP 35 16 800 8650(85) 27000(265) 33(3.2) -- L2035(L2035RE) ø155~ø1000
型式 / 規格 主軸鼻端番號 A B C
(h6)
D E E1 F G H K L M
CL-12DP A2-8 304 110 220 139.719 18 -- 6 190 171.4 6-M16×2P 20 30
CL-15DP A2-11 381 118 300 196.869 22 -- 6 260 235 6-M20×2.5P 32 43
CL-18DP A2-11 450 118 300 196.869 22 -- 6 260 235 6-M20×2.5P 32 43
CL-21DP A2-15(A2-11) 530 129 380 285.775 27 41 6 330.2 330.2 6-M24×3P 33 60
CL-24DP A2-15(A2-11) 610 129 380 285.775 27 41 6 330.2 330.2 6-M24×3P 33 60
CL-32DP A2-15(A2-11) 800 129 380 285.775 27 41 6 330.2 330.2 6-M24×3P 33 60
CL-40DP A2-15(A2-11) 1000 129 380 285.775 27 41 6 330.2 330.2 6-M24×3P 33 60
型式 / 規格 N
max.
N
min.
O
max.
O
min.
P
max.
P
min.
Q R S T U V W X Y
CL-12DP 60.63 55.32 48.55 20.05 163 133 50 18 36 5 M20×2.5P 50 54 129 --
CL-15DP 69.05 60.97 58.05 40.05 104 69 62 25.5 55 7 M30×3.5P 60 68 165 --
CL-18DP 99.46 91.38 58.05 40.05 92 57 62 25.5 55 7 M30×3.5P 60 68 165 --
CL-21DP 80.49 72.41 101.8 41.8 96.95 61.95 65 25 55 7 M30×3.5P 60 75.5 180 235
CL-24DP 119.49 111.41 101.8 41.8 96.95 61.95 65 25 55 7 M30×3.5P 60 75.5 180 235
CL-32DP 119.49 111.39 197.8 41.8 97 61.95 65 25 55 7 M30×3.5P 60 75.5 180 235
CL-40DP 119.49 111.39 299.8 41.8 97 62 65 25 55 7 M30×3.5P 60 75.5 180 235
