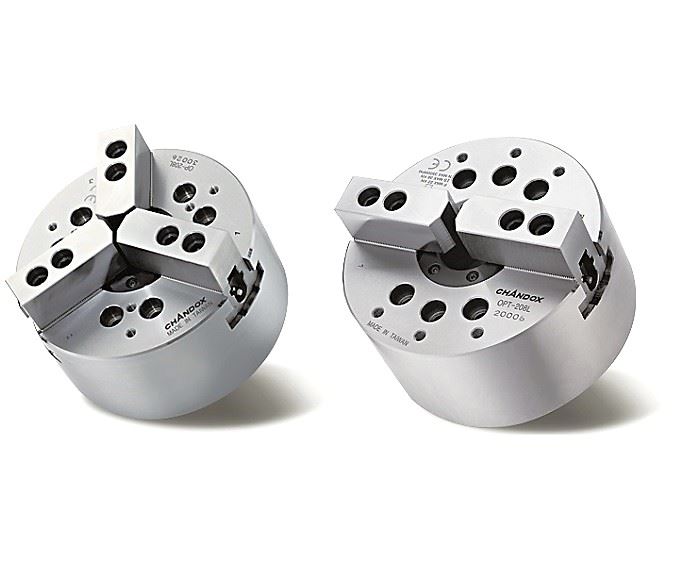

中空長行程二、三爪油壓夾頭

OP-L,OPT-L

中空長行程二、三爪油壓夾頭

尺寸圖

中空長行程二、三爪油壓夾頭

詳細規格

單位/mm

詢價 型式 / 規格 通孔直徑
(mm)		 柱塞行程
(mm)		 爪行程
[直徑]
(mm)		 最高迴轉速
r.p.m(min-1)		 最大拉力
kgf(kN)		 最大靜夾持力
kgf(kN)		 最大設定
油壓壓力
kgf/cm2(kN)		 淨重
(kg)		 搭配
油壓缸型號		 夾持範圍
OP-206L 45 15 10.8 4300 2140(21) 4080(40) 28(2.7) 14.9 P1246 ø20~ø173
OP-208L 52 22 16 3500 3360(33) 5910(58) 26(2.5) 37 P1552 ø25~ø215
OP-210L 75 25 18 3000 4280(42) 7450(74) 27(2.6) 40.6 P1875 ø40~ø256
OPT-206L 45 15 10.8 4300 1420(14) 2650(26) 18.5(1.8) 14.5 P1246 ø20~ø173
OPT-208L 52 22 16 3500 2240(22) 3870(38) 17(1.7) 26.4 P1552 ø25~ø215
OPT-210L 75 25 18 3000 2850(28) 4990(49) 18(1.8) 39.5 P1875 ø40~ø256
型式 / 規格 主軸鼻端番號 A B C (h6) D E E1 F G H H1 I1
OP-206L A2-5 173 87 140 82.563 15 -- 5 116 104.8 PCDø90 3-M8×1.25P
OP-208L A2-6
(A2-5)		 215 103 170 106.375 17 23 5 150 133.4 PCDø120 3-M8×1.25P
OP-210L A2-8
(A2-6)		 256 112 220 139.719 18 28 5 190 171.4 PCDø160 3-M12×1.75P
OPT-206L A2-5 173 87 140 82.563 15 -- 5 116 104.8 PCDø145 6-M10×1.5P
OPT-208L A2-6
(A2-5)		 215 103 170 106.375 17 23 5 150 133.4 PCDø180 6-M10×1.5P
OPT-210L A2-8
(A2-6)		 256 112 220 139.719 18 28 5 190 171.4 PCDø225 6-M12×1.75P
型式 / 規格 H2 I2 J K L M N max. N min. O max. O min. P max. P min.
OP-206L PCDø140 3-M8×1.25P 45 6-M10×1.5P 15 20 39.07 33.46 21.05 10.55 11 -4
OP-208L PCDø170 3-M8×1.25P 52 6-M12×1.75P 21 25 47.85 39.66 25.05 14.55 14.5 -7.5
OP-210L PCDø220 3-M12×1.75P 75 6-M16×2P 22 30 61.34 52.06 29.05 12.55 8.5 -16.5
OPT-206L -- -- 45 6-M10×1.5P 15 20 39.07 33.46 21.05 10.55 11 -4
OPT-208L -- -- 52 6-M12×1.75P 21 25 47.85 39.66 25.05 14.55 14.5 -7.5
OPT-210L -- -- 75 6-M16×2P 22 30 61.34 52.06 29.05 12.55 8.5 -16.5
型式 / 規格 Q R S T U V W X Y
OP-206L 31 12 19 2 M55×2P 20 37.5 73 --
OP-208L 35 14 20.5 2 M60×2P 30 39.5 95 104.8
OP-210L 40 16 25 2 M85×2P 40 43 110 133.4
OPT-206L 31 12 19 2 M55×2P 20 37.5 73 --
OPT-208L 35 14 20.5 2 M60×2P 30 39.5 95 104.8
OPT-210L 40 16 25 2 M85×2P 40 43 110 133.4
