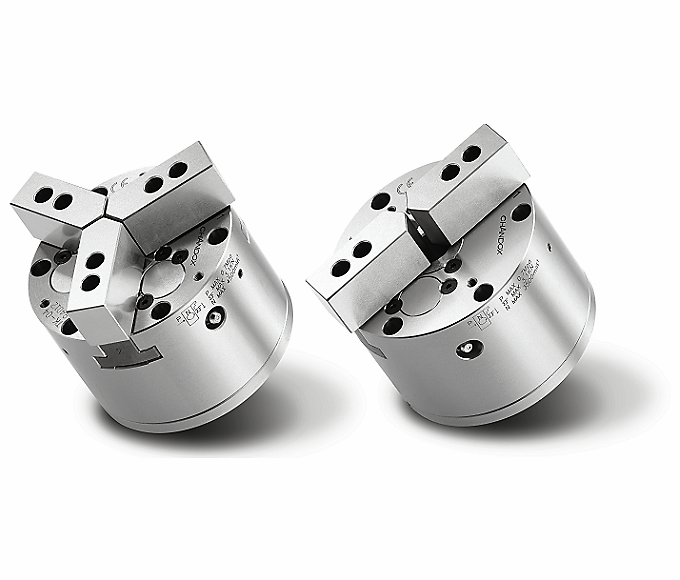

超精密二、三爪氣壓夾頭

TK,TK-T

超精密二、三爪氣壓夾頭

  • 專利產品:M503958
本產品精密度可達μ級
1.預設治具孔及預留自動潤滑管道：爪殼預設治具孔，有額外固定需要時不須再追加加工；且預留自動潤滑管道，可與自動潤滑裝置連結。
2.內藏式氣缸：氣缸與夾盤直結設計，確保作動及夾持的穩定性。
3.生爪精密定位：設有定位銷使生爪在重複拆裝時仍保持良好的定位精度。
4.超高精度夾持提高工作效率：夾持工件的同軸度及重覆夾持精度可達 μ級，簡化操作，實現高效率的精密加工。

尺寸圖

超精密二、三爪氣壓夾頭

詳細規格

單位/mm

詢價 型式 / 規格 A B C D E D1 d
(H7)		 D2 H h W
TK-04 20.75 12.7 12.7 101.6 30 82.55 18 25 70.3 3.2 16
TK-06 39.75 12.7 12.7 152.4 40 124.97 26 34.5 70.3 3.2 22
TK-08 65.75 25.4 -- 203.2 45 167.64 50 50 99.5 7.0 25
TK-04T 20.75 12.7 12.7 101.6 30 82.55 18 25 70.3 3.2 16
TK-06T 39.75 12.7 12.7 152.4 40 124.97 26 34.5 70.3 3.2 22
TK-08T 65.75 25.4 -- 203.2 45 167.64 50 50 99.5 7.0 25
型式 / 規格 M1 M2 M3 T1 T2 T3 R1 R2 R3
TK-04 6-M5×0.8P
(PCDø88.9)		 6-M5×0.8P 9-ø3.18 3-M5×0.8P
(PCDø88.9)		 -- -- 30° -- --
TK-06 6-M6×1P
(PCDø135.89)		 12-M5×0.8P 9-Ø3.18 3-M6×1P
(PCDø135.89)		 3-M6×1P
(PCDø110)		 3-M6×1P
(PCDø135.89)		 30° 30° 75°
TK-08 6-M10×1.5P
(PCDø182.88)		 6-M10×1.5P 6-ø6.36 3-M8×1.25P
(PCDø182.88)		 3-M8×1.25P
(PCDø150)		 3-M8×1.25P
(PCDø100)		 30° 30° 30°
TK-04T 6-M5×0.8P
(PCDø88.9)		 4-M5×0.8P 6-ø3.18 2-M5×0.8P
(PCDø70)		 -- -- -- -- --
TK-06T 6-M6×1P
(PCDø135.89)		 8-M5×0.8P 6-ø3.18 2-M6×1P
(PCDø110)		 -- -- -- -- --
TK-08T 6-M10×1.5P
(PCDø182.88)		 4-M10×1.5P 4-ø6.36 2-M8×1.25P
(PCDø150)		 -- -- -- -- --
型式 / 規格 爪行程
[直徑]
(mm)		 空壓夾持力
7kgf/cm2(0.7MPa)
kgf(kN)		 最高迴轉速
r.p.m(min-1)		 淨重
(kg)
TK-04 3 800(7.8) 4500 4.4
TK-06 3 1200(11.7) 4200 9.8
TK-08 3 1800(17.6) 2500 26.3
TK-04T 3 800(7.8) 3500 4.2
TK-06T 3 1200(11.7) 3500 9.5
TK-08T 3 1800(17.6) 2000 25.1

操作實例
